3D laserscannen en orthofoto’s oudste boerderij

  |   Projecten PelserHartman

De oudste boerderij van Nederland dateert uit 1263 en staat in het Brabantse plaatsje Best. PelserHartman maakte een volledige 3D documentatie van dit bijzondere object. Dit deden wij met de inmeettechniek 3D laserscannen.

We besloten om geen tekeningen te maken maar zuivere orthofoto’s van de spanten en houtverbindingen. De bouwhistoricus heeft goede onderleggers nodig voor het maken van zijn aantekeningen op locatie. Orthofoto's zijn daarvoor de perfecte onderlegger en bovendien zijn de kosten voor het maken van deze onderleggers een stuk lager dan de kosten van een volledig pakket tekeningen.

Laserscan-boerderij-best-713

3D laserscannen voor orthofoto's

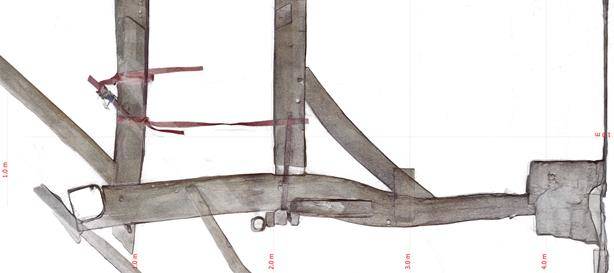

Sommige laserscanners zijn in staat om hoogwaardige foto’s te maken met een speciale interne hdr camera's. De combinatie van laserscanning en fotografie stelt ons in staat om snel correcte fotorealistische 2D onderleggers te maken. We noemen deze producten orthofoto’s. Dit zijn zuivere orthogonale aanzichten op schaal. U ziet hieronder een orthofoto die wij maakten van een deel van een spant van de oude boerderij.

Boerderij-Best orthofoto-614

Orthofoto pointcloud deel van spant Boerderij Best

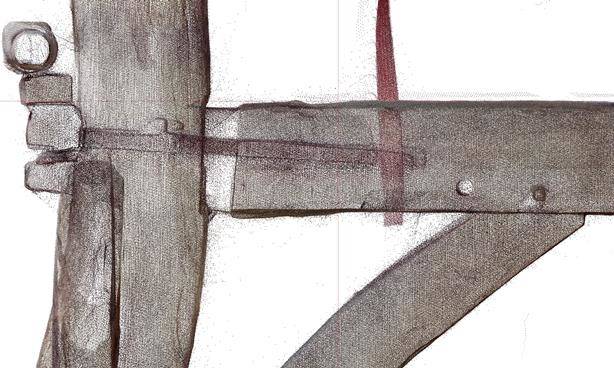

Boerderij-Best orthofoto-detail-614

Detail van orhtofoto

Meer weten over orthofoto's? Ga naar de pagina Orthofoto maken met laserscanner.

Meer lezen over het project Oudste boerderij van Nederland? Ga naar de pagina;
Oudste boerderij van Nederland wordt volledig 3D ingescand.

Elke centimeter volledig vastgelegd

(Artikel uit Eindhovens Dagblad, door Vanda van der Kooi)

BEST - De boeren die eeuwenlang in de stal aan de Oirschotseweg 117 in Best hun koeien verzorgden, hadden het niet kunnen bevatten: dat een scanner een exacte driedimensionale 'kopie' zou kunnen maken van elke balk en elk dakspant van hun stal.
