Hoogtemeting als nulmeting voor verzakking gebouwen en terreinen

De kans op verzakking van een gebouw is misschien wel de meest voorkomende reden om het specialisme monitoring in te zetten. PelserHartman voert hoogtemetingen uit waarbij we de verschillende hoogtematen met elkaar vergelijken. Hierdoor zien we of een gebouw of de omgeving verzakt. Zo’n hoogtemeting voor verzakking kan handmatig, op vastgestelde tijdstippen, maar ook volautomatisch en continu worden uitgevoerd. In beide gevallen is het essentieel om de begin- of nul-situatie goed vast te leggen. Dit noemen we het uitvoeren van een hoogtemeting als nulmeting voor verzakking van gebouwen en terreinen.

Maatvoerders van PelserHartman voeren hoogtemetingen uit met hoognauwkeurige total stations

Verschil nulmeting en bouwkundige vooropname

Met het begrip ‘nulmeting’ wordt in de praktijk door mensen op verschillende manieren gebruikt. Dit leidt natuurlijk tot verwarring. Vaak bedoelen mensen met een nulmeting een bouwkundige voor-opname. In onze ‘meetwereld’ is dit niet correct. Wij maken verschil tussen een nulmeting en een vooropname. Bij een voorname worden vooral foto’s gemaakt. Een nulmeting bestaat enkel en alleen uit metingen.

Bij een vooropname maakt men foto’s en een omschrijving van de bestaande situatie zoals die is op een bepaald moment. Hierbij wordt niet gemeten. Met vooropname bedoelen wij een opname waarbij we ook de reeds bestaande schade aan het huis, kantoor of monument zoals scheurvorming opnemen. Dit kan op verschillende manieren en is erg afhankelijk van persoonlijke wensen. Sommige mensen willen graag wat verder gaan met het vastleggen van de bestaande situatie dan anderen. Vaak maken we foto’s van de bestaande gebreken of plaatsen we scheurmeters. In alle gevallen maken wij samen met jou een plan op maat dat het beste past bij jouw situatie.

Wil je een bouwkundige vooropname laten uitvoeren maar wil je hier eerst meer over weten? Lees dan verder op de pagina Bouwkundige vooropname of nulmeting.

Wat is een nulmeting?

Een nulmeting bestaat enkel en alleen uit metingen. We maken vaste meetpunten in het gebouw en aan de buitenzijde van de gevels. Deze meetpunten relateren we aan vaste punten in de omgeving. Dat kunnen bekende NAP-punten van de overheid zijn, of meetbouten die we aanbrengen in de omgeving. Deze metingen worden uitgevoerd met een digitaal waterpasinstrument of een hoog nauwkeurig total station.

Het begrip nulmeting is zelf een containerbegrip. Dat komt omdat de nulmeting niet één specifieke meetmethode is. Een nulmeting is een eerste opmeting van vaste punten of vlakken waaraan we latere metingen kunnen relateren De begin, of nul-situatie, leggen we hiermee vast. Op deze manier kunnen bewegingen en vervormingen van het gebouw ten gevolge van bouwactiviteiten in de buurt aangetoond worden. Zo’n verandering stellen we vast door een tweede keer te meten en de meetresultaten te vergelijken met de nulmeting oftewel de uitgangssituatie. Deze vergelijking van twee metingen noemen wij een deformatieanalyse. Het in de gaten houden van bewegingen en vervormingen noemen we monitoring.

Hoogtemeting als nulmeting voor verzakking

Een hoogtemeting kan functioneren als een nulmeting. De hoogtemeting legt de Z-waarde van een aantal specifieke punten van een gebouw of object vast. Door later een tweede hoogtemeting te doen van dezelfde punten kan een verzakkingen van een object nauwkeurig vastgesteld worden. Bij projecten waar zettingen door trillingen of verschil in grondwaterstand op kunnen treden is een hoogtemeting aan te bevelen.

Vaak worden hoogtemetingen uitgevoerd met een digitaal waterpasinstrument.

Landmeetkundige monitoring

Hoogtemetingen voor gebouwmonitoring

Hoogtemetingen registreren eventuele verzakkingen. Een hoogtemeting geeft daarmee een indicatie van mogelijke problemen. Er zijn meerdere redenen om hoogtemetingen uit te laten voeren en om een bestaande situatie vast te leggen. Naast het vastleggen van de bestaande situatie kan het ook wenselijk zijn om gebouwen gedurende een langere tijd te monitoren. Hierdoor kunnen we eventuele bewegingen vaststellen zoals het verder wegzakken of schuinzakken van een gebouw. We meten dan op verschillende momenten dezelfde punten op het gebouw en relateren deze aan de omgeving. Zo krijgen we grip op de ontwikkeling van zakkingen of scheefstanden.

Een goed voorbeeld van een project waarbij de bestaande situatie een langere periode in de gaten is gehouden is het project van de Barbaratoren in Culemborg. PelserHartman maakte de hoogtemeting en houdt de toren de komende jaren in de gaten met herhalingsmetingen.

Lees meer over het onderwerp monitoring op de pagina Landmeetkundige monitoring of deformatieanalyse.

Wanneer laat je een nulmeting, hoogtemeting of vooropname uitvoeren?

Veel veranderingen in de directe omgeving van een huis, kantoor of monument kunnen leiden tot schade aan het gebouw. Het is vaak daarbij moeilijk om achteraf aan te tonen dat bepaalde schadegevallen ontstaan zijn tijdens bouwwerkzaamheden in de buurt. Het komt vaak voor dat het pand al wat scheurtjes had en mogelijk al scheef stond in het verleden. Om achteraf vast te kunnen stellen of de schade is ontstaan door bouwwerkzaamheden kun je vooraf de technische staat van jouw woning laten vastleggen door middel van een nulmeting, zoals een hoogtemeting. Je beveiligt jezelf natuurlijk niet tegen het ontstaan van schade, maar je kunt na het ontstaan van de schade wel eenvoudiger aantonen dat de schade is ontstaan door de bouwwerkzaamheden.

Uitgebreide nulmeting met 3D scanners

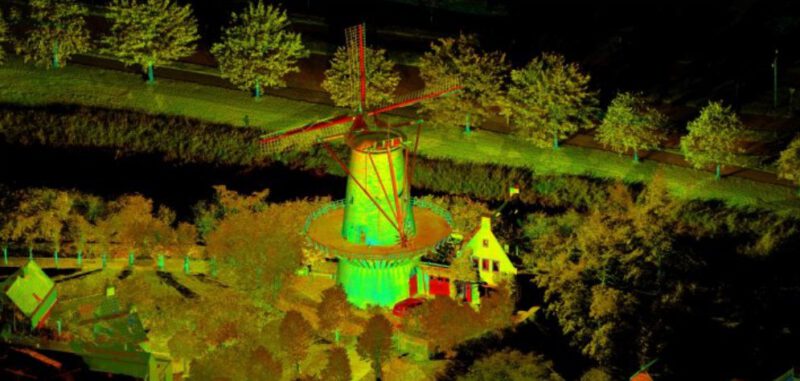

PelserHartman werkt veel met laserscanners. We brengen hiermee gevels van huizen, kantoren en monumenten en hun omgeving snel, volledig 3D en fotorealistisch in kaart. Laserscanners worden vaak ingezet wanneer men een volledige documentatie wil hebben voor verzekeringsdoeleinden. In de meeste gevallen combineren we verschillende technieken op tot de beste en meest complete nulmeting te komen.

Nulmeting gebouw 3D laserscanner















Voorbeelden van nulmeting en hoogtemeting

Er zijn verschillende manieren waarop wij een nulmeting en hoogtemeting kunnen uitvoeren en verslaglegging hierover kunnen doen. De precieze samenstelling bepalen we telkens in overleg met de opdrachtgever. We hebben daarom niet echt een standaard rapport. Je kunt een voorbeeld van een eenvoudige rapportage bekijken door op de afbeelding hiernaast te klikken.

Enkele voorbeelden van projecten en informatie over het onderwerp nulmeting vind je ook op de volgende onderstaande locaties.

Landmeetkundige monitoring of deformatiemeting

Bij PelserHartman hebben we de ervaring om bewegingen van gebouwen, kunstwerken en andere structuren vast te leggen en in de gaten te houden. We noemen dit ‘landmeetkundige monitoring’. Hierbij is nauwkeurigheid en betrouwbaarheid van de meetdata het belangrijkste. PelserHartman houdt van een realistische en praktische aanpak en doet dus alleen wat nodig is. Op deze manier houden we de kosten laag. Lees meer over dit onderwerp op de pagina Landmeetkundige monitoring of deformatiemeting.
