Laserscanning is niet meer weg te denken uit de bouw, infra en industrie. En er zijn ook veel verschillende soorten laserscanners op de markt. Maar welke scanner is het beste voor jouw situatie? PelserHartman is een kennis- en servicebedrijf. We geven graag relevante informatie en doen aan kennisdeling. In deze blog vertellen we alle voordelen, maar ook alle nadelen van twee veel gebruikte statische of terrestrial 3D laserscanners van het merk Leica: De RTC360 en BLK360.
Klein vs. groot?

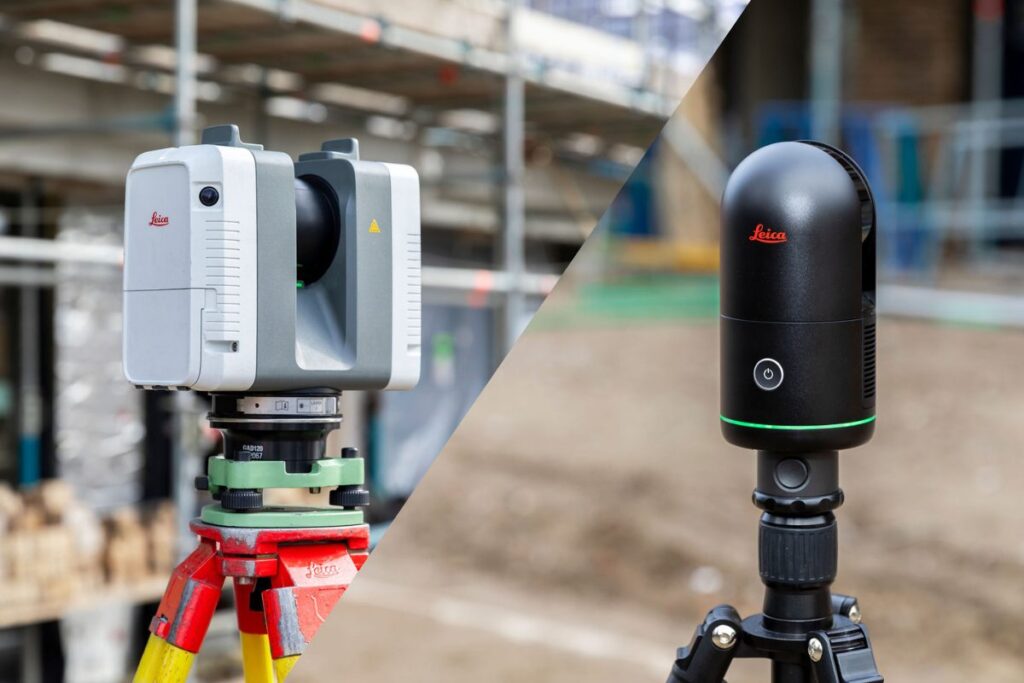

Twee populaire scanners in de wereld van laserscanning zijn de tweede generatie BLK360 en de RTC360 laserscanner. Het meest opvallende verschil tussen deze laserscanners is het verschil in grootte én de prijs. Maar er zijn meer factoren die een rol spelen bij het kiezen van de juiste scanner.
Statisch scannen vs mobiel scannen
Eerst even kort over statische scanners. De term ‘statisch’ klinkt misschien ouderwets, maar statisch laserscannen is nog steeds de meest nauwkeurige vorm van laserscannen. In de meeste vakgebieden is juist een hoge nauwkeurigheid een must. Statisch betekent dat de scanner op een statief wordt geplaatst en deze vervolgens een lasermeting uitvoert. Wanneer de scan klaar is, kan de scanner verplaatst worden naar de volgende positie en herhaalt zich het proces van meten. Bij mobiel scannen beweegt de scanner continu. Voor het verkrijgen van nauwkeurige meetdata is het anno 2024 nog steeds zo dat de scanner maar beter stabiel kan staan. Dat levert de beste en nauwkeurigste data op.
Meteen Leica 3D laserscanner kopen of een demo?
Weet je al precies wat je nodig hebt? Je kunt bij ons terecht voor de aanschaf van een Leica 3D laserscanner, het uitvoeren van een pilotproject of het aanvragen van een demo. Neem hiervoor direct contact op. We leveren alleen de scanners en software waar we zelf ook mee werken. Hierdoor kunnen we jou vanuit onze kennis en praktijkervaring de beste service bieden.
Kracht vs. handelbaarheid
Beginnen we met een droge vergelijking van de afmetingen en het gewicht dan zien we dat de BLK360 met zijn gewicht van onder de 1.0 kg en afmeting (hoogte x diameter) 155x80mm vele malen compacter is dan zijn grote broer de RTC360. Die scanner weegt namelijk 5,5 kg en heeft de afmetingen (lxbxh) 240x120x230mm.
Het belangrijkste verschil zit hem onder de motorkap. De RTC heeft een veel krachtigere laser en meet met 2×2.000.000 punten per sec tegenover de BLK met 680.000 punten per seconde. Meten met meer punten per seconde kan een dichtere puntenwolk opleveren met meer detail.
Beide scanners hebben ingebouwde fotocamera’s voor het kleuren van de pointcloud. De high tilt accuracy instelling op de RTC360 zorgt voor een betere waterpasheid.
Beide laserscanners zijn te verkrijgen met een VIS systeem. Dit systeem zorgt ervoor dat de scanner zijn eigen locatie ziet en op locatie data al makkelijker kan preregistreren. Dit scheelt verwerkingstijd naderhand.
Resolutie, snelheid en nauwkeurigheid
Scannen met de BLK360 kan in vier resolutie instellingen. 50/25/12/6mm @10m. Hierbij zien wij in de praktijk dat alleen de twee hoogste resoluties gebruikt worden. De RTC360 heeft ook de 12 en 6mm resolutie instelling én een 3mm instelling. Deze laatste instelling zorgt ervoor dat ook op grotere afstanden nog meer data verzameld wordt.
Kijken we sec naar scantijden dan heeft Leica met de introductie van de tweede generatie een flinke stap gemaakt met snel scannen. Dit komt doordat deze scanner scant en tegelijkertijd foto’s maakt. Bij de RTC360 zijn dit twee aparte processen die na elkaar plaatsvinden. Een gekleurde scan met een resolutie van 12mm@10m duurt bij een BLK360 00m:38s tegenover 01m26s met de RTC360. En bij 6mm@10m 01m:27s tegenover 01m52s.

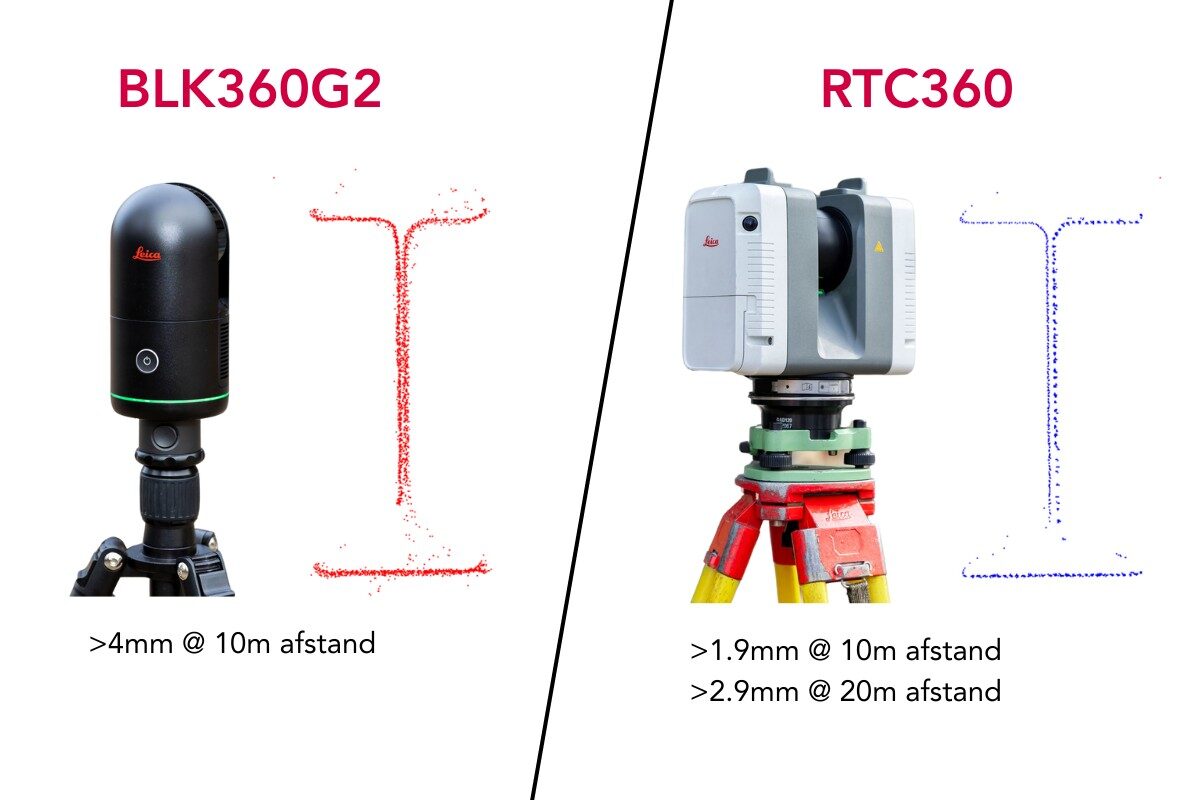

Nauwkeurigheid is een complex begrip en is niet alleen het getalletje dat op een specsheet staat. Natuurlijk is dit wel een belangrijk aspect. Met een RTC360 scanner zijn nauwkeurigheden te behalen van enkele mm’s. Kijk je naar de BLK360 dan gaat dan meer naar de halve cm. In de praktijk gaat het naast nauwkeurigheid over de rangenoise (ofwel plakdikte). Wanneer je aan de slag gaat met modelleren op pointclouds speelt dit een belangrijke rol. De BLK360G2 een flinke slag heeft geslagen ten op zichte van de eerste generatie BLK360 scanner in relatie tot de rangenoise. De wolligheid is minder geworden. Vergelijk je hem met de RTC360 (blauw) dan is wel nog steeds te zien dat de RTC360 duidelijk minder last heeft van rangenoise.

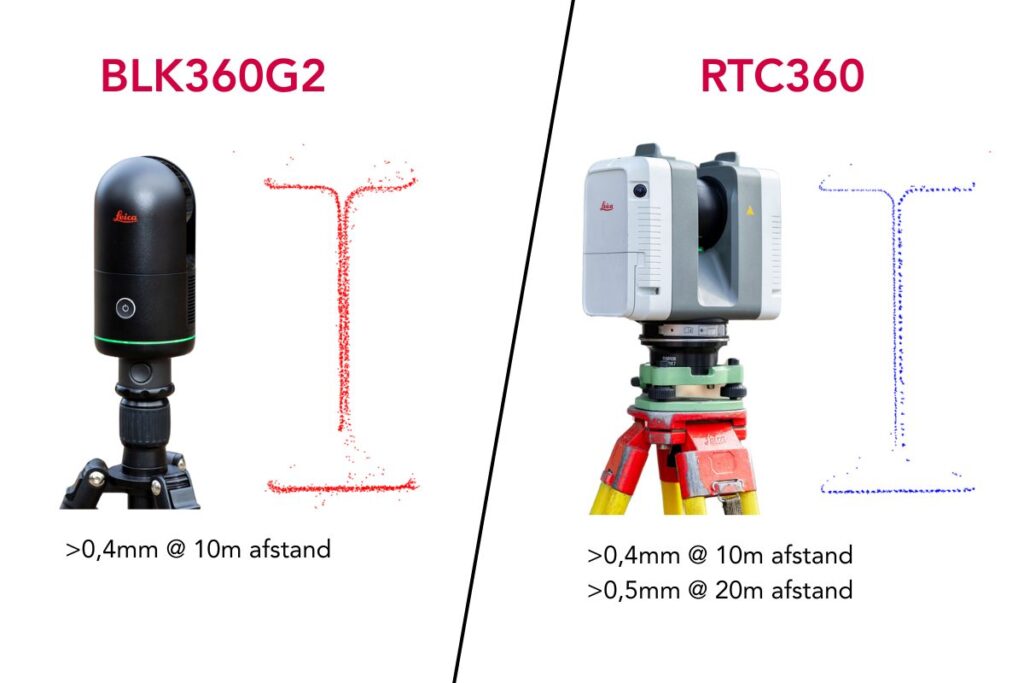

Plakdikte in detail van BLK360 (rood) vs. RTC360 (blauw) op een staalprofiel
Beperkte dataopslag BLK360 en minimale scanafstand
De dataopslag is een belangrijk aspect om rekening mee te houden. De BLK360 heeft een interne opslag van 70GB. Dit kan niet voldoende zijn als er op een hogere resolutie een hele dag gescand wordt. Een gekleurde (interieur) scan op 12mm@10m resolutie (de op één-na hoogste resolutie) is ongeveer 0,5 GB groot. Dus maximaal 70-100 gekleurde scans in een resolutie van een mix van 12 en 6mm @10 meter.Een workaround is om data tijdelijk op een laptop te parkeren. Dit kost zeker extra tijd. De RTC360 heeft een USB stick met 256GB opslagruimte. Deze is altijd meer dan voldoende voor een lange dag scannen. Daarom kies je voor grotere projecten voor de RTC360. Scan je niet vaak en zijn het niet al te grote projecten, dan is een BLK360 een prima scanner. Dataverwerking gebeurt bij beide scanners op een desktopsysteem met Leica registratiesoftware.
Ook de minimale scanafstand is een belangrijk verschil tussen de twee scanners. Deze is bij de tweede generatie BLK360 0,5 meter. Generatie 1 BLK360 heeft een grotere minimale afstand. Tegen 0,5 meter bij de RTC360. De kans op vervorming wanneer er binnen de minimale scanafstand wordt gescand, is daarmee groot. Zeker bij het maken van deuropeningscans. In de registratiesoftware kunnen punten dichter bij een bepaalde afstand bij inladen worden weggegooid. Dit proces kost extra tijd. Maar bedenk wel weg is weg.

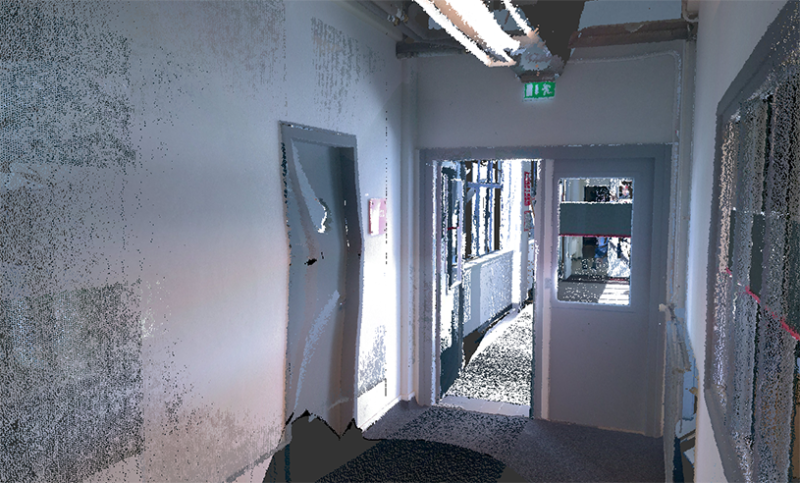

Pointcloud afbeelding: De BLK360 scanner stond dicht tegen muur en geeft vervorming ter plaatse van de deur.
Zwarte en glimmende oppervlaktes
Het duidelijke verschil tussen de twee scanners is de laser zelf. De krachtige laser in de RCT360 zorgt voor betere data bij zwarte en glimmende oppervlakken of bij erg schuine aanmeting. De BLK360 heeft een minder krachtige laser. Het moet gezegd worden dat ook hier de tweede generatie BLK360 veel beter scoort op deze oppervlaktes dan de eerste generatie BLK360 scanners.

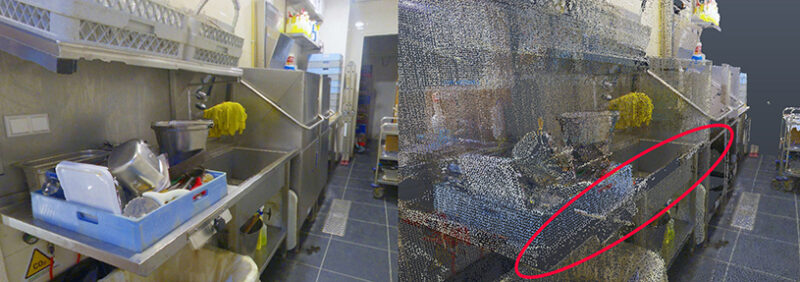

Ontbrekende data met de BLK360 scanner ter plaatse van de RVS rand
Conclusie
De BLK360 laserscanner is een kleine handelbare scanner die geschikt is als je regelmatig maar niet iedere dag kleinere project scant. Je maakt dan vooral binnen (indoor) scans en het gaat niet om de laatste millimeter. Je maakt maximaal 100 scans per dag en staat niet te dicht op wanden. De pointcloud sandwich is wat dikker dus je maakt 3D modellen met een detailniveau van niet veel meer dan LOD300.
De scansnelheid met foto’s is hoger bij de BLK360 dan bij de RTC360. De RTC360 is daarentegen geschikter voor de grotere projecten in alle sectoren wanneer een hogere nauwkeurigheid en detailniveau gevraagd wordt. Of als je veel scans moet maken. De high tilt accuracy scan mogelijkheid bij de RTC360 zorgt ervoor dat de data beter waterpas komt dan bij de BLK360. Mede hierom en vanwege hogere wolligheid is de BLK360 niet geschikt voor vorm- en vlakheidsanalyses. De BLK360 is duidelijk geen landmeetkundige precisie scanner. Voor scannen met targets en grotere afstanden moet je duidelijk bij de RTC360 of zelfs de P50 scanners zijn. En last but not least: er zit ook nog een groot verschil in prijs. Voor drie BLK360 scanners heb je één RTC scanner.
Bij PelserHartman geloven we erin dat zelf uitproberen altijd het beste werkt. Op deze manier ervaar je welke scanner voor jou de beste keuze is. Neem contact met ons op als je een pilotproject of demo wil aanvragen of meer informatie wil over het aankopen van een Leica scanner.
