PelserHartman is specialist in het 3D inmeten en modelleren van de as-built werkelijkheid. Ons team heeft alle kennis, vaardigheden en technieken in huis om de meest uiteenlopende 3D modellen van alle soorten bouwwerken en objecten te maken. Op basis van één en dezelfde pointcloud door 3D laserscannen maken we precies het 3D model dat jij nodig hebt. 3D laserscannen is een perfecte methode voor het in kaart brengen van complexe structuren en constructies.
Op deze pagina zie je de belangrijkste 3D modellen die wij leveren, wat de verschillen zijn en waarvoor je ze gebruikt. Zo kun je direct het juiste voorbeeld bekijken of downloaden.
Soorten 3D modellen
3D-modelleren verkleint de kans op ontwerp- en bouwfouten. Steeds meer bureaus werken daarom met een 3D-model, vaak in een BIM-omgeving. Een 3D-model is echter geen standaardproduct; de tekeningen kunnen op verschillende manieren zijn opgebouwd, afhankelijk van jouw doel.
Grofweg maken wij het volgende onderscheid in 3D-modellen:
- 3D solid modellen
- 3D mesh modellen
- 3D faces modellen
- 3D polylijnen
3D solid modellen
Een 3D solid model is een technisch ‘massief’ (gevuld) model. De elementen zijn volledig ‘solid’, wat betekent dat ze geschikt zijn om doorgesneden te worden. Er ontstaan dan correcte, gesloten vlakken op de snede. Dit is het belangrijkste verschil met een ‘hol’ mesh- of faces-model.
Binnen deze ‘solid’ modellen maken we een belangrijk functioneel onderscheid tussen intelligente BIM-modellen en geometrische solids voor de industrie.
BIM modellen
Dit is een intelligent 3D solid-model. Het is opgebouwd uit ‘slimme’ objecten zoals wanden, vloeren en deuren die informatie bevatten (parameters). Het model ‘weet’ wat elk object is, wat het ideaal maakt voor architecten en aannemers bij renovatie, herontwikkeling en beheer. We leveren deze als .rvt (Revit), .pln (Archicad) of als .ifc (het open uitwisselformaat).
3D solid modellen voor industrie
Dit is een puur geometrisch 3D solid-model. In tegenstelling tot een BIM-model bevatten deze solids geen object-intelligentie. Dit is de standaard voor engineers in de industrie voor het inpassen van machines, leidingwerk (piping) en clash-detectie, omdat het een exacte, lichte en direct meetbare kopie van de werkelijkheid is. Je ontvangt deze meestal als .dwg, .dxf of .stp/.step bestand.

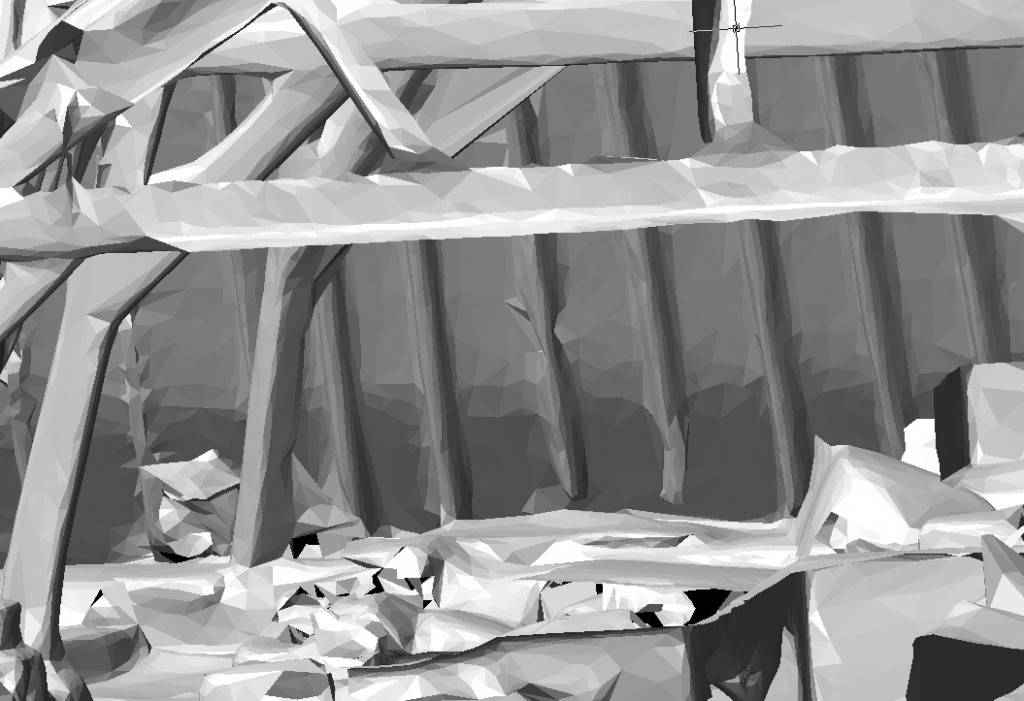

3D mesh modellen
In de meeste gevallen geven 3D tekeningen een schematisering van de werkelijkheid. We verwaarlozen kleine details, maatafwijkingen, buigingen, etc. Vaak is het namelijk de wens om technische bouwkundige tekeningen te verkrijgen van de bestaande situatie. Maar soms dient de werkelijkheid wat beter benaderd te worden. Dan maken we een mesh. Een 3D mesh vangt de exacte, werkelijke vorm van een object of terrein. Het is een ‘netwerk’ van duizenden kleine driehoekjes (faces) dat het oppervlak vormt, inclusief alle details, vervormingen en oneffenheden. Een mesh is ‘hol’ van binnen en perfect voor visualisaties, archeologie, deformatie-analyses (inzicht in scheefstand) en als basis voor een Digitaal Terrein Model (DTM).
3D faces modellen
Een 3D Faces model is, net als een mesh, opgebouwd uit losse 2D-vlakken in een 3D-ruimte. Het is ‘hol’ van binnen en kan niet correct worden doorgesneden. Dit model is eenvoudiger dan een solid model en wordt vaak gebruikt voor basis visualisaties waarbij een massieve vorm niet nodig is.
3D polylijnen modellen
Dit zijn 2D-lijnen (zoals een plattegrond) waarbij elk punt 3D-coördinaten heeft. De lijnen ‘zweven’ als het ware op de juiste hoogte in de 3D-ruimte. 3D polylijnen zijn een lichte en snelle basis voor tekenwerk, bijvoorbeeld voor het intekenen van terreinlijnen, leidingtracés of als onderlegger voor een eenvoudige constructie.
Het juiste model voor jouw project
Weet je nog niet welk model het beste past bij jouw klus? Geen probleem. Wij adviseren je graag over de meest efficiënte oplossing. Neem contact op met onze specialisten voor een vrijblijvend advies of een offerte op maat.
