Laserscan van The Wall Leidsche Rijn aan de A2

  |   Algemeen

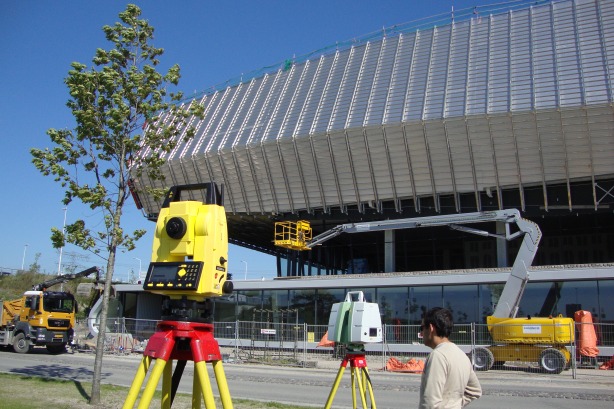

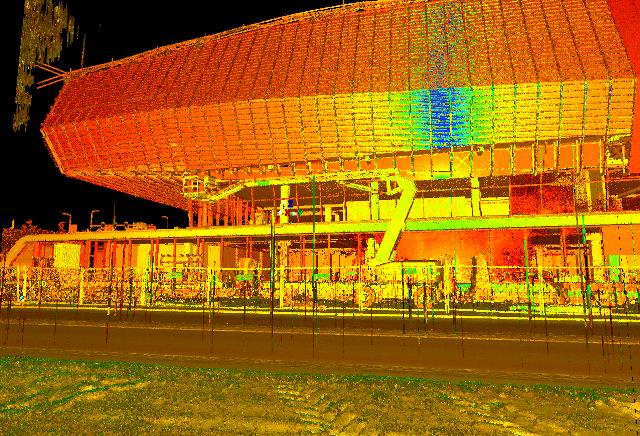

Het ontwerp van project The Wall langs de A2 heeft complexe vormen. Het is daarom een hele uitdaging om de gevelbeplating op een correcte manier te maken en te monteren. PelserHartman ondersteunt de gevelbouwers door de achterliggende constructie zeer nauwkeurig in te meten. We lossen de maatvoeringsvraagstukken op door de werkelijke situatie in kaart te brengen en te reconstrueren op tekening. Het aanreiken van een tabelletje met meetgegevens heeft geen zin bij dit soort complexe projecten. De gewenste maten en hoeken komen aan het licht door nameting vanuit de tekening. Deze indirecte methode is noodzakelijk vanwege de zeer complexe vorm en dubbele buigingen in de achterliggende gevelconstructie. We meten dit project met 2 hoogwaardige 1-seconde meetinstrumenten die de metingen reflectorloos kunnen doen zonder inzet van hoogwerkers of steigers. Daarna hebben we een scan gemaakt waarmee we onze locale metingen integreren. Zo krijgen we een volledig bestand dat eventuele vervuiling van meetdata door reflectie van de laserstraal op aluminium uitsluit.

Hieronder ziet u het 3D draadmodel dat geconstrueerd is vanuit de meetgegevens.

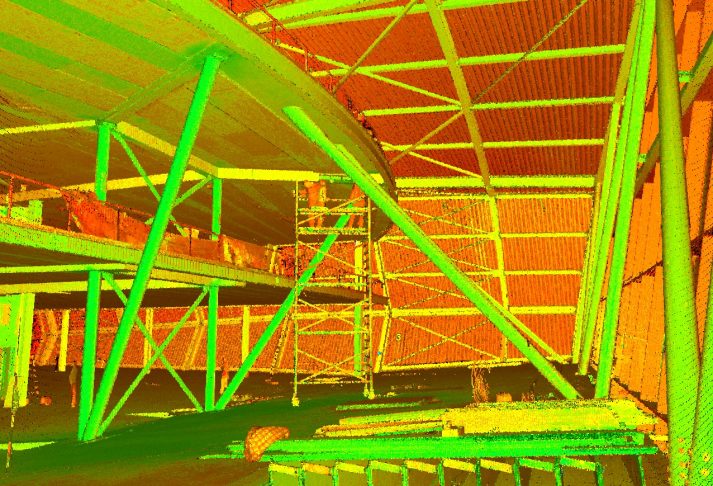

Hier zit u een scan die in het gebouw is gemaakt.
